Nástroj pro podélné a příčné párání trubiček

OFA s.r.o. přináší na trh nový kombinovaný nástroj pro podélné párání centrálních trubiček optických kabelů. Nástroj umožňuje na jedné straně podélně párat centrální trubičku kabelu (oboustranné naříznutí trubičky) a na druhé straně provádět oříznutí po obvodu trubičky.

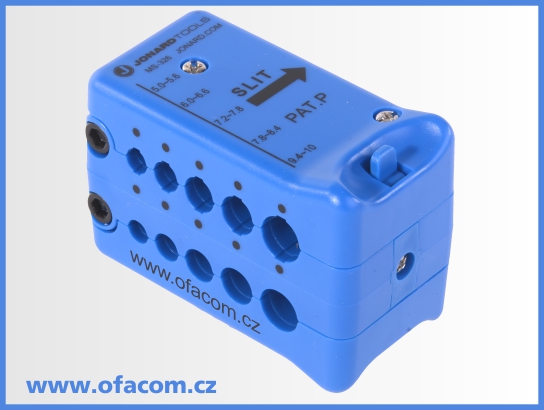

Párací nástroj na centrální trubičky optických kabelů.



Průměry centrálních trubiček optických kabelů



Nástroj je možné použít na následující průměry centrálních trubiček optických kabelů.

Otvor Rozsah průměrů centrální trubičky
1 5,0 – 5,6 mm
2 6,0 – 6,6 mm
3 7,2 – 7,8 mm
4 7,8 – 8,4 mm
5 9,4– 10 mm

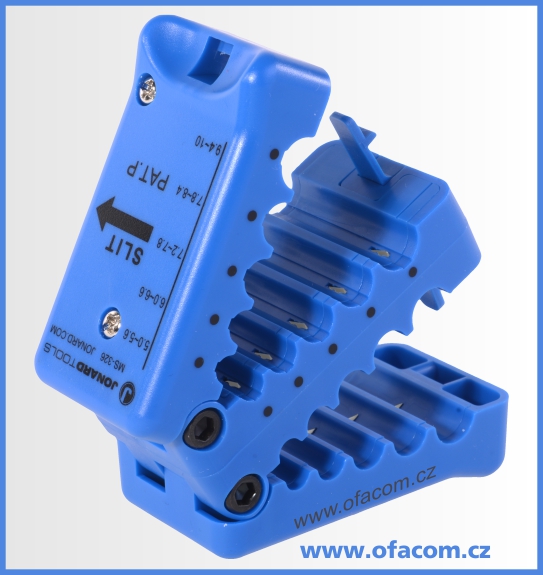

Podélný párací a řezací nástroj na centrální trubičky optických kabelů.



Podélné párání centrální trubičky



Pro podélné párání centrální trubičky použijeme stranu nástroje označenou SLIT. Rozevřeme nástroj, zvolíme otvor příslušného průměru a nasadíme jej na začátek úseku párané trubičky. Nástroj uzavřeme a tahem ve smětu šipky provedeme podélné naříznutí centrální trubičky. Nože jsou umístěny na obou stranách nástroje (180°) a tudíž je trubička "podélně naříznuta"  po obou stranách. Postup je naznačen na obrázku.

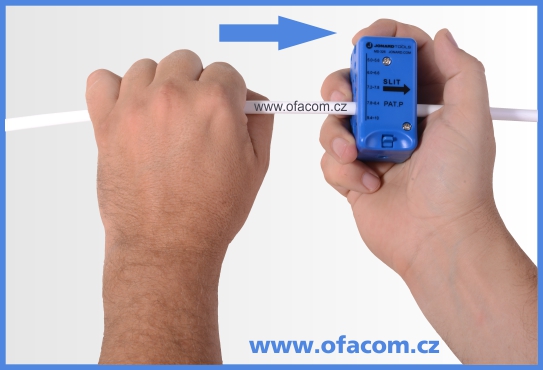

Podélné párání centrální trubičky optického kabelu, táhnout ve směru šipky.

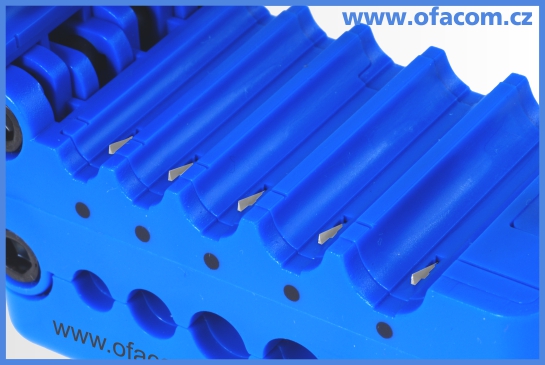

Detail nože pro podélné párání centrální trubičky optického kabelu - nože prl různé průměry centrální trubičky..

Detail nožů pto podélné párání centrální trubičky.



Příčné naříznutí centrální trubičky



Pro příčné naříznutí centrální trubičky slouží strana nástroje oznařená "RING". Nástroj otevřeme a zvolíme příslušný otvor podle průměru trubičky. Nástroj zavřeme a obkroužíme jím centrální trubičku. Trubičku je nutné obkroužit v celém rozsahu (360°), aby se trubička nařízla po celém obvodu. Blíže viz obrázky.

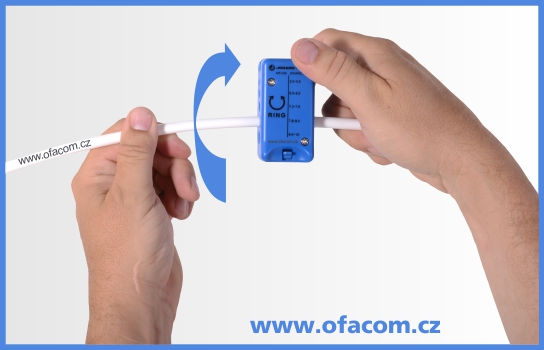

Řezání centrální trubičky optického kabelu "central tbe" konstrukce..

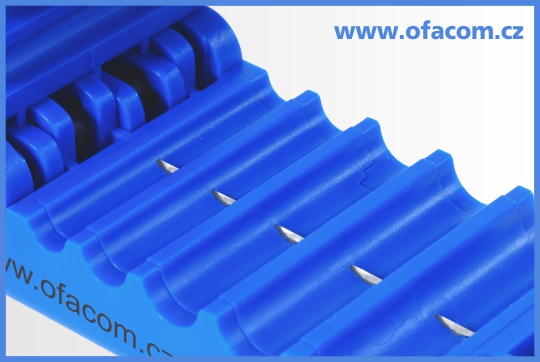

Makrodetail nože pro příčné řezání centrální trubičky optického kabelu – nástroj obsahuje jeden nůž pro každý rozměr trubičky..



Pracovní postup



Nástroj pro podélné a příčné párání centrálních trubiček optických kabelů nalezne využijete nejvíce v případě, pokud provádíte "výpich" z takovéhoto kabelu (zavedení nepřerušeného kabelu do spojky nebo rozváděče, ribbonové konstrukce kabelů…). V takovém případě po odhalení centrální trubičky nejprve označíme úsek, kde bude sejmuta. Jako první operaci provedeme podélné párání trubičky, a až následně přížné naříznutí. Podélné párání je nutné provádět pouze ve směru šipky na nástroji. Při nasazení nástroje na trubičku věnujte pozornost místu, kde jsou na nástroji osazeny nože (odkud nebo kde nástroj provede řez). Při práci dbejte opatrnosti.



Objednací kód



685 000 326 Nástroj na okružování i podélné párání kabelů a trubiček (od 5,0 do 10,0 mm)
