Novinky - Nové produkty

11. 07. 2016

Plastové komory pro optické sítě VI.

V šesté části seriálu o plastových kabelových komorách pro optické sítě se zastavíme detainěji u poklopů pro tyto komory.

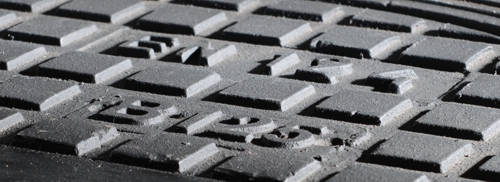

Poklop třídy B 125 kN dle EN142



Poklopy kabelových komor

Kabelové komory velikosti 1 a 2 (KK-V1 a KK-V2) a případně i větší kabelové komory dodávané na objednávku, využívají stavebnicový systém teleskopických poklopů. Toto řešení umožňuje kombinovat plastové a litinové poklopy různých únosností s jednotlivými typy kabelových komor. Základní princip je na obrázku.

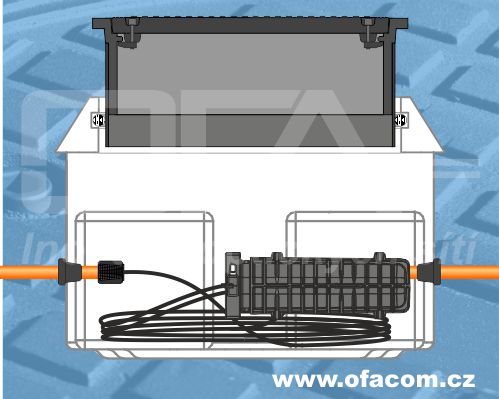

Teleskopický poklop

 Teleskopické poklopy kabelových komor jsou pružně propojeny s kabelovou komorou pomocí plastového válce, který je zatěsněn oproti tělu komory pryžovým profilem. Tento válec je u plastových poklopů součástí rámu komory, u litinových poklopů je litinový rám poklopu nasunut do tohoto plastového válce a zajištěn šrouby. Toto řešení umožňuje zhruba v 10cm rozpětí výškově modifikovat rám poklopu vůči komoře. Navíc je uložení poklopu vůči komoře pružné, tudíž tyto prvky mohou vzájemně dilatovat (vyrovnávat pohyby vozovky, například při zatížení nákladním autem). K dispozici jsou tyto varianty poklopů:



Materiál Poklopu Třída poklopu a dovolené zatížení dle ČSN EN124
plast A (15 kN)
litina B (125 kN)
litina

D (400 kN)

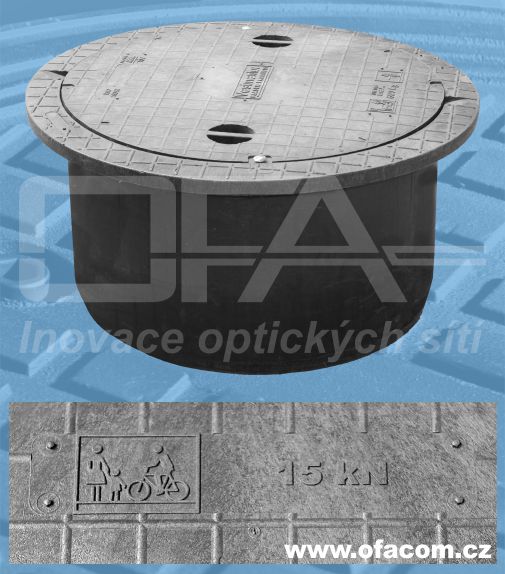

Plastový poklop třídy A 15kN

Plastový poklop má dovolené zatížení třídy A (15 kN).

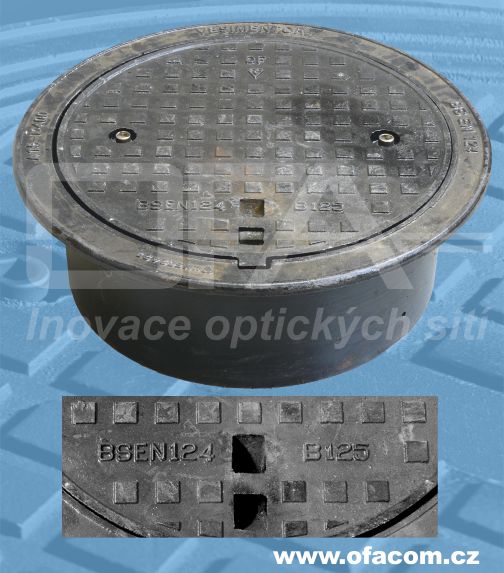

Litinový poklop třídy B (125kN)

Litinové poklopy se dodávají v únosnostech třídy B (125 kN) a D(400 kN). Na obrázku je poklop třídy B.

Uzamykání poklopů komor

Jak plastové, tak litinové poklopy jsou jištěny proti nežádoucímu otevření uzamčením. U plastových poklopů je víko v rámu přišroubováno dvěna šrouby, u litinových poklopů je víko jištěno dvěma zámky, které se otáčí pomocí hřídele s vnitřním šestihranem, ovládané z vnější strany poklopu. Uzamykací mechanismus je zobrazen výše, ovládací prvky na vnější straně poklopu potom na následujícím obrázku.

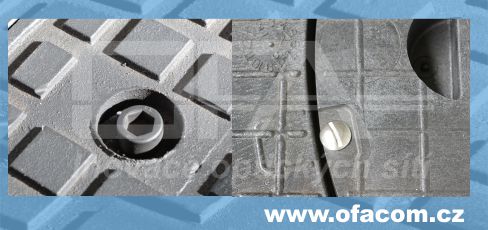

Detail uzamykání poklopu komor

 JIštění poklopů proti nežádoucímu otevření.

Poklopy kabelových komor

 Jednotlivé varianty naleznete v přískušných katalogových listech.

Další obrázky najdete v galerii.
