V pátem pokračování se budeme věnovat zavedení chrániček a kabelů do komory pomocí těsnících průchodek.

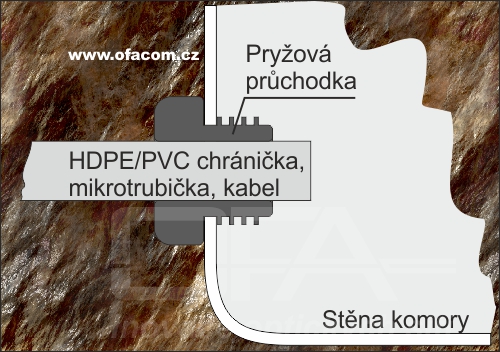

Kabelové komory velikosti 0 až 2 (KK-V0 až KK-V2) a podzemní komory PK-V1 využívají utěsněné řešení vstupů chrániček a kabelů do komory pomocí pryžových těsnících průchodek. Toto řešení umožnuje realizovat prostup do kabelové komory z kterékoli strany a není omezeno pouze na výrobcem definované kabelové vstupy do komory. Jediný nástroj který obsluha potřebuje pro zhotovení prostupu je akuvrtačka a korunkový vrták.
Kabelová komora je usazena ve výkopu. Pro zavedení HDPE chrániček, mikrotrubiček nebo například metalického kabelu použijeme příslušnou pryžovou těsnící průchodku. Průchodky se dodávají pro prvky s průměrem 10–40 mm, 50 mm, 75 mm, 100 mm a 110 mm. Místo vstupu do komory volíme s ohledem na místní podmínky a dodrčení poloměru ohybu kabelů (vertikálně i horizontálně).

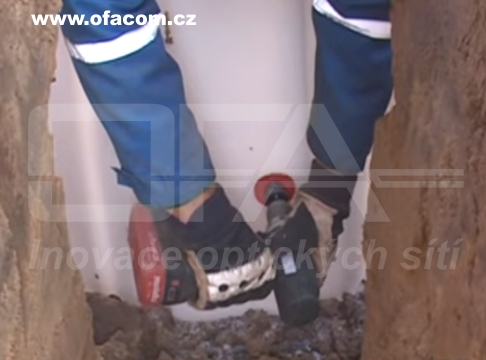

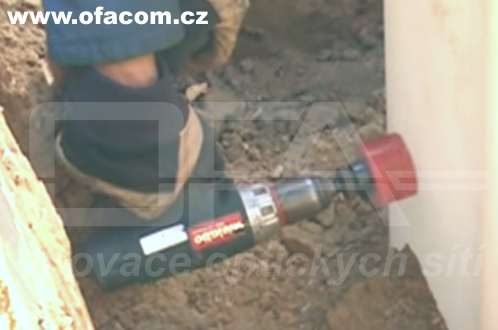

Otvor pro pryžovou průchodku vyrtáme akumulátorovou vrtačkou pomocí korunkového vrtáku. Tabulka průměrů vrtáků je uvedena níže.

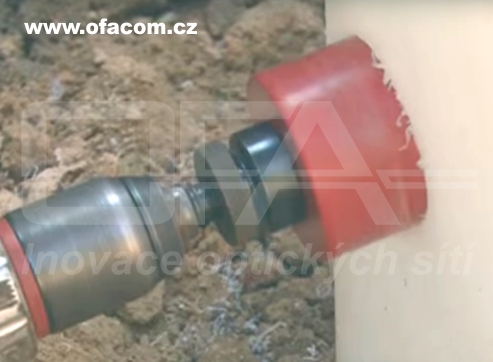

Korunkovým vrtákem se provrtáme do komory. Pokud už jsou v kabelové komoře instalované nějaké prvky (rezerva optického kabelu, spojka, …), postupujeme s opatrností, aby nedošlo k jejich poškození.
Nyní je potřeba do otvoru založit pryžovou průchodku. Pro snadnější instalaci a lepší těsnící účinek doporučujeme průchodku z vnější i vnitřní strany lubrikovat mazací pastou. Pro lubrikaci použijeme biologicky odbouratelnou pastu, například MOGUL EKO L2 z produkce Paramo.

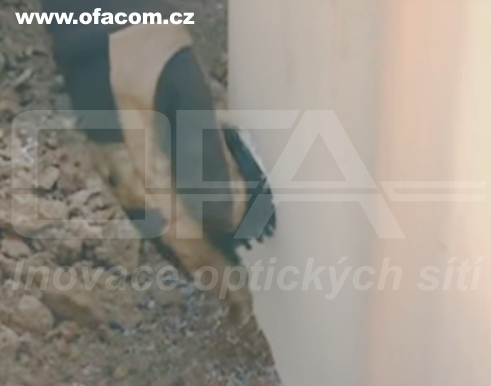

Následně průchodku natlačíme (narazíme) do připraveného otvoru .

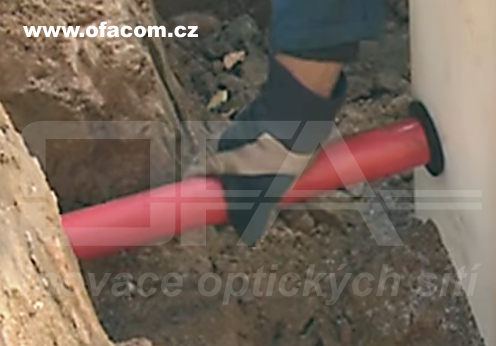

Nyní je prostup připraven pro zavedení prvku. Na obrázku níže je zobrazeno nasunutí chráničky HDPE o průměru 40 mm do připravené průchodky. Chráničky zkrátíme na příslušnou délku a zbavíme vnitřní i vnější hrany. Poté ji opatrně vtlačíme z vnější strany do otvoru v průchodce. Pokud pracujeme s neohebnou chráničkou (například PVC 100, 110 mm), bude nutné v přiměřené vzdálenosti od stěny komory naplánovat spoj (0,7–1,5 m). Volný kus chráničky vychýlíme z osy a zasuneme průchodkou hlouběji do komory. Následně tento díl narovnáme do osy a nasuneme zpět do hrdlové spojky, nebo použijeme přesuvnou spojku.

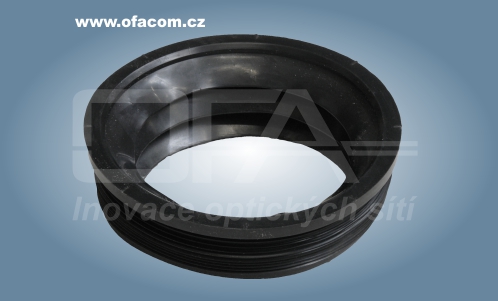

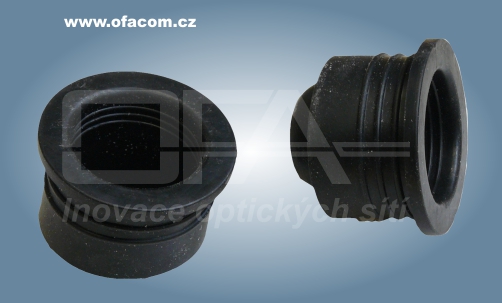

Na fotografii jsou zobrazeny těsnící průchodky 10–40 mm a 110 mm. Ostatní průchodky (50 mm, 75 mm a 100 mm) jsou řešeny podobně.
Rozměry korunkových vrtáků pro instalaci pryžových těsnících průchodek.
Těsnící pryžová průchodka pro prvky průměru | Průměr korunkového vrtáku pro zhotovení otvoru |
Ø 10–40 mm | Ø 48 mm |
Ø 50 mm | Ø 60 mm |
Ø 75 mm | Ø 83 mm |
Ø 100 mm | Ø 108 mm |
Ø 110 mm | Ø 121 mm |
Další obrázky najdete v galerii.
Příště: Poklopy plastových komor.
