Plastové kabelové komory pro optické sítě III.

V třetí části textu věnovaného problematice kabelových komor se budeme věnovat větším povrchovým plastovým kabelovým komorám, určeným pro uzly pasivní optické přístupové sítě a ukládání zodolněných aktivních prvků přístupových sítí.

Plastová povrchová kabelová komora KK-V2

Plastová povrchová komora velikosti 2 (KK-V2) představuje řešení prostorné komory pro optické přístupové sítě. Komora s půdorysnými rozměry 1 320 × 1 040 mm je vhodná pro ukládání velkých optických spojek, optických spojek v přístupových sítích s listovacím systémem kazet a se splittery, podzemní ukládání aktivních prvků v zodolněném provedení, jako jsou Remote DSLAM (RDSLAM) v provedení s krytím IP68 a podobně.  Tato komora je vhodná pro ukládání kabelových spojek PLP Coyote® In-Line RUNT a Coyote® ONE, Coyote DOME a spojky 3M™ BPEO až do velikosti 3.

Komora je opět řešena jako sestava dvou prvků, těla komory a kompletu poklopu s rámem a teleskopickým nástavcem. Na rozdíl od komor KK-V1 jsou však těla komory dodávaná ve dvou variantách, lišících se zatižitelností těla komory, nicméně princip kombinací těla komory s poklopy o různé únosnosti je zachován.

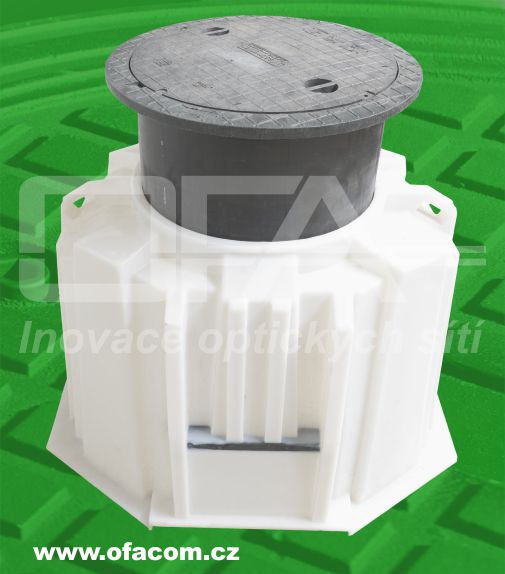

Plastová komora KK-V2 s poklopem

Celá komora KK-V2 (sestava těla a poklopu) je patrná z obrázku výše. Komora je vhodná pro ukládání velkých optických spojek, vytváření optických uzlů v přístupových sítích a uložení odolných aktivních zařízení.

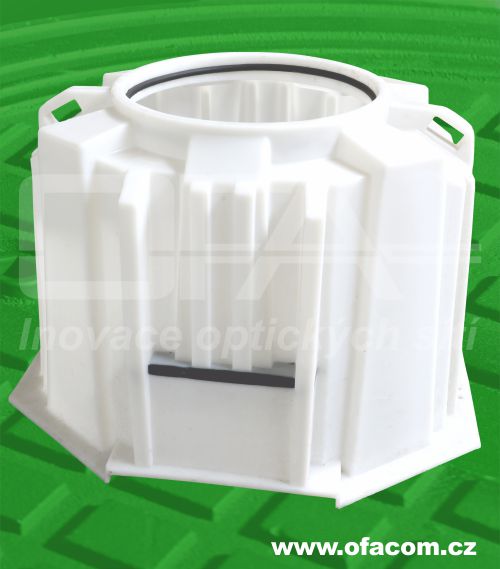

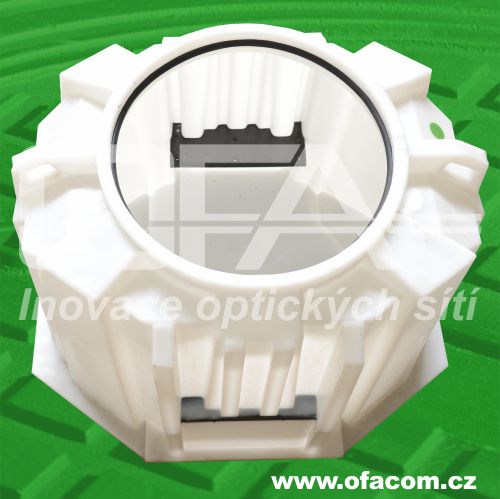

Kabelová komora KK-V2

Kabelová komora KK-V2 má tělo provedené z bílého plastu, který odráží světlo a zlepšuje viditelnost v komoře. Pro usnadnění vstupu do komory je osazena plastová stupačka.

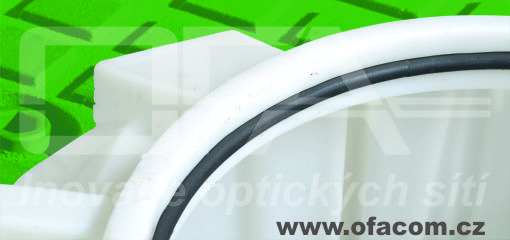

Plastová komora KK-V2, detail těsnění

Komora je opět koncipována jako stavebnice těla komory a sestavy poklopu. Tělo komory je vůči poklopu těsněno pryžovou manžetou a umožňuje vzájemnou dilataci obou prvků (například při zatížení vozovky těžkým nákladním autem).

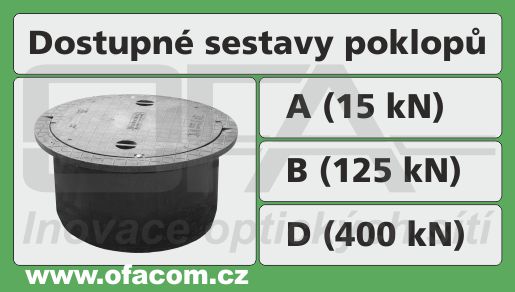

Dostupné poklopy kabelových komor

Komory jsou dodávány v sadě s poklopem a rámem, k dispozici jsou poklopy tříd: A (15 kN), B (125 kN), a D (400 kN), dle ČSN EN 124.

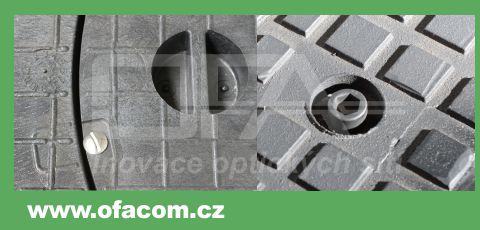

 Jištění poklopu

Plastové i litinové poklopy jistí dvojice uzavíracích prvků. U litinových poklopů jde o dvě jistících západky ovládané z vnější strany poklopu hřídelí s vnitřním šestihranem. U plastových poklopů jde o  dvojici metrických šroubů.

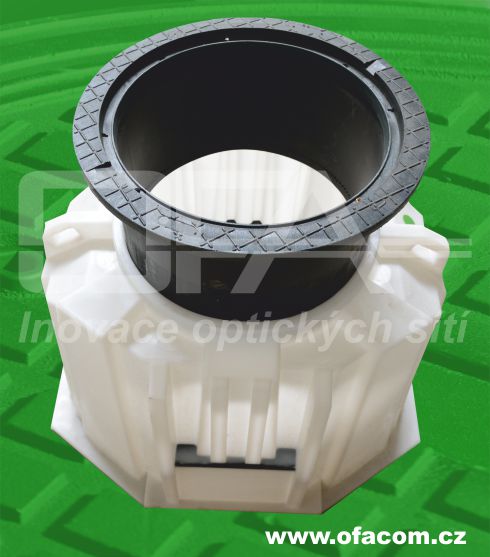

 Komora pro optickou spojku

Plastové tělo komory a sestava poklopu jsou vzájemě osazeny v průběhu instalace komory do výkopu. Výškově lze následně posunovat sestavu při instalaci v rozmezí cca 10 cm.

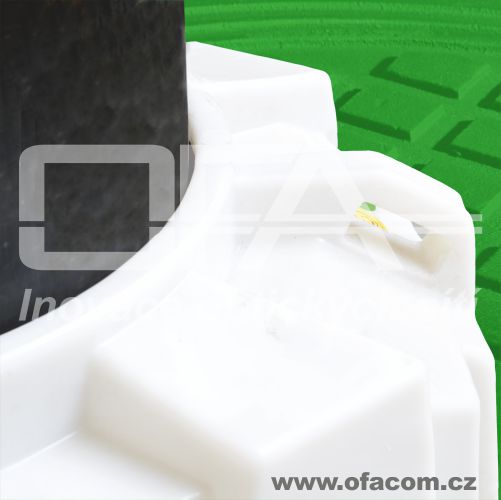

Detail kabelové komory

Manipulaci s komorou usnadňují držáky na těle komory

Světelné podmínky v kabelové komoře

Bílá barva plastu odráží světlo a zlepšuje tak viditelnost v komoře. Oproti tmavým plastům je voditelnost v komoře KK-V2 značně lepší.

Plastová komora KK-V2



Kabelová komora pro instalaci odolného DSLAM

Kabelovou komoru velikosti 1 lze použít i pro instalaci k tomu určených odolných zařízení. Příkladem takovéto instalace je vysunutý VDSL DSLAM (Remote DSLAM VDSL2) v odolném housingu s krytím IP68.

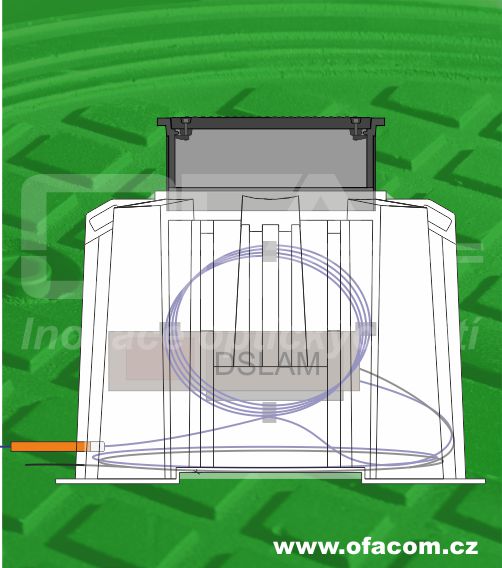

Kabelová komora KK-V2 pro DSLAM

Toto řešení umožňuje umístění vysunutého DSLAMU do komory včetně optické spojky a modulu dálkového napájení.

Komora KK-V2 pro Remote DSLAM



Kabelová komora pro uzly optické přístupové sítě

Primárně však byla kabelová komora navržena pro optické přístupové sítě typu FTTH a ukládání optických spojek, rezerv optických kabelů, mikrokabelů a mikrotrubiček.

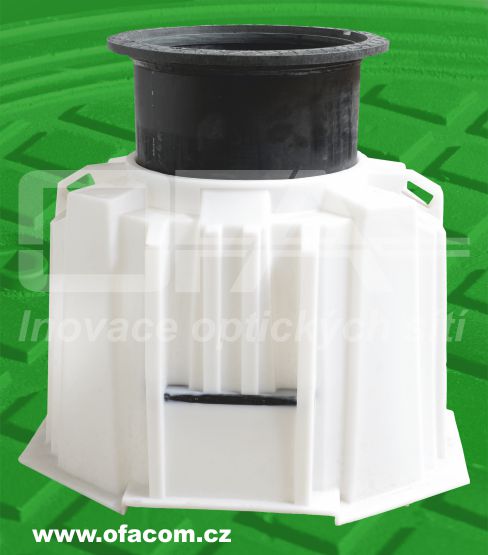

 Plastová povrchová komora KK-V2

Technická data komory KK-V2 a další podrobnosti naleznete v katalogovém listu.

Další obrázky najdete v galerii.

Problemarice prostupů kabelů a chrániček do komory bude věnován pátý díl série o plastových komorách.

Příště: Podzemní kabelová komora velikosti 1 (PK-V1).
