Fotogalerie prvků optických sítí
Galerie prvků obsahuje fotografie a obrázky nejvíce používaných prvků při výstavbě a údržbě optických sítí. Celá galerie je dělena do jednotlivých skupin a podskupin, obdobně jako katalog prvků. Níže připojená část obsahuje galerii optických spojek.
Skupina 3 - optické spojky
Optické spojky PLP COYOTE®
Optická spojka PLP COYOTE® DTC |
|
|
| Malokapacitní optická spojka PLP COYOTE® DTC určená pro spojování optických mikrokabelů a vláknových jednotek nejmenších kapacit. Spojka má čtyři vstupy a umožňuje uložení 16 samostatných svarů (žluté držáky svarů), 24 samostatných svarů (žervené držáky svarů), nebo 6 ribbonových svarů (fialové držáky svarů). Spojka umožňuje montáž doplňkové kazety, potom je spodní část spojky využita pro teservy trubiček s vlákny, které jsou následně navedeny do kazety s kapacitou 16 samostatných svarů. |
Optická spojka PLP COYOTE® LCC |
 |
|
|
|
Nízkokapacitní optická spojka PLP COYOTE® LCC určená pro spojování optických mikrokabelů a vláknových jednotek. Spojka má dva vstupní porty využívající standardní těsnění PLP COYOTE®. Umožňuje uložení až 48 samostatných svarů nebo 18 ribbonových svarů. |
Optická spojka PLP In-Line RUNT |
 |
|
|
|
Optická spojka PLP COYOTE® In-Line RUNT je jednou z nejvíce používaných optických spojek, určených pro spojování optických kabelů a mikrokabelů. Spojka má čtyři vstupní porty (po dvou z každé strany) využívající standardní těsnění PLP COYOTE®. Umožňuje uložení 144 samostatných svarů nebo spojení 288 vláken v ribbonovém provedení.. |
Optická spojka PLP ONE |
|
|
 |
 |
 |
| Optická spojka PLP COYOTE® ONE představuje hrncovou spojku určenou pro spojování optických kabelů a mikrokabelů. Oválná konstrukce umožňuje její snadné uložení v kabelových komorách. Spojka má tři vstupní porty využívající standardní těsnění PLP COYOTE®. Umožňuje uložení 180 samostatných svarů nebo spojení 288 vláken v ribbonovém provedení. |

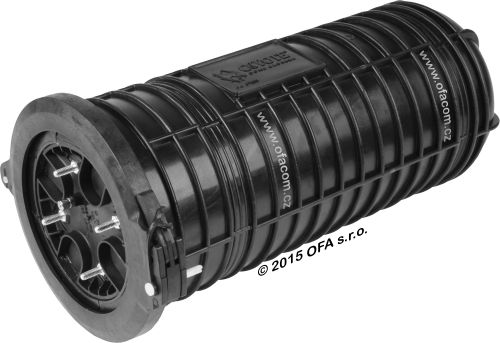

Optická spojka PLP DOME |
|
|
| Vysokokapacitní optická spojka PLP COYOTE® DOME představuje hrncovou spojku určenou pro spojování optických kabelů a mikrokabelů. Řada spojek Dome zahrnuje tři různé velikosti spojek, které mohou být navíc vybaveny dvěma různými kazetovými systémy (standardní a listovací kazetový systém). Spojka má podle velikosti čtyři nebo sedm vstupních portů využívajících standardní těsnění PLP COYOTE®. V největší dosažitelné konfiguraci umožňuje uložení 432 samostatných svarů nebo spojení 864 vláken v ribbonovém provedení. |
Optické spojky s konektory řady COYOTE Crossconnect |
 |
|
Optické spojky řady PLP COYOTE Crosconnect jsou vybaveny vnitřním příslušenstvím, které umožňuje ve spojce realizovat několik konektorových spojů, obvykle konektory SC nebo E2000. Toto řešení se používá nejvíce jako rozhraní mezi kabely dvou operátorů. Jedná se o standardní spojky PLP COYOTE In-Line RUNT, ONE a DOME vybavené nosnou maskou konektorů, případně lze tuto nosnou masku doobjednat samostatně do standardního provedení spojky. Je nutné však mít na paměti, že umístění konektorového pole sníží počet kazet, které lze do spojky nainstalovat. |
Systém silikonových těsnění spojek PLP COYOTE® |
 |
| Optické spojky PLP COYOTE® disponují unikátním sysrémem těsnění vstupujících optických kabelů a trubiček. Silikonová těsnění umožňují v jednotlivých portech zatěsnit od jednoho do dvanácti vstupujících kabelů, přičemž většinu kabelů lze do portu zavést jako nepřerušené. |
Standardní optická kazeta PLP pro samostatné a ribbonové svary |
|
|
| Optické spojky PLP (In-Line Runt a výše) využívají standardní kazetový systém PLP, který umožňuje ukládání samostatných svarů v krimplovací nebo smrštitelné ochraně a ribbonových svarů. Celý sortiment optických kazet naleznete ve webovém katalogu. |
| Kazetový systém PLP SAFeTNET™ |
 |
| Optické spojky PLP COYOTE® DOME mohou být vybaveny kazetový systémem PLP SAFeTNET™. Kazetový systém SAFeTNET™představuje řešení listovacího kazetového systému vhodného zejména pro optické přístupové sítě. |
| Optická spojka PLP COYOTE® DOME SFMS |
 |
| Optické spojky PLP COYOTE® DOME SFMS (Single Fiber Management System) pro přístupové optické sítě typu FTTH nebo FTTB vybavené listovacím kazetovým systémem s novou řadou listovacích optických kazet. |
| Optická spojka pro FTTH sítě PLP COYOTE® DOME SFMS |
 |
| Nová generace optických spojek PLP COYOTE® DOME SFMS (Single Fiber Management System) byly navrženy speciálně pro optické přístupové sítě FTTH nebo FTTB. Spojka disponuje listovacím kazetovým systémem s novou řadou SFMS optických kazet. |
| Optické kazety do spojek PLP COYOTE® DOME SFMS |
|
|
| Spojky PLP COYOTE® DOME SFMS disponují dvěma typy optických kazet. Kazeta SC - Single Circuit zabýrá ve spojce jednu pozici a umožňuje uložit 6 optických svarů. Kazeta SE - Single Element zabírá ve spojce 2 pozice a umožňuje uložit 12 optických svarů ve smrštitelné ochraně. |
| Spojka PLP COYOTE® DOME 6,5"×17" SFMS |
 |
| Optická spojka PLP COYOTE® DOME 6,5"×17" SFMS využívá stejný korpus spojky jako standardní typy spojek DOME této velikosti. Spojky DOME využívají systém silikonových těsnících průchodek, který umožňuje v jednom portu spojky utěsnit 1 až 12 optických kabelů, mikrokabelů nebo mikrotrubiček. |
| Optická spojka nové generace PLP COYOTE® DOME SFMS |
|
|
| Optické spojky nové generace PLP COYOTE® DOME 6,5"x17" SFMS jsou navrženy speciálně pro aplikace v optických přístupových sítích typu FTTH. Listovací vláknový management spojky umožňuje přehlednou organizaci vláken jednotlivých zákazníkům a umožňuje pracovníkům údržbových složek snadný přístup ke kterémukoliv vláknu bez toho, aby bylo manipulováno s vlákny v ostatních kazetách. Spojka je vybavena zásobníkem nezapojených vláken (Dark Fiber Storage) a prostitem pro rezervu trubiček s vlákny na spodní straně spojky. |
Optické spojky 3M™
Optická spojka 3M™ BPEO 0 |
 |
| Malokapacitní optická spojka 3M™ BPEO velikosti 0 (size 0) je určená pro spojování optických mikrokabelů a vláknových jednotek. Spojka využívá systém vstupních portů ECAM vyvinutý firmou 3M™ a standardní listovací kazetový systém 3M™. Spojku lze bez dodatečných nosníků umístit na sloup. Umožňuje uložení až 48 samostatných svarů. |
Optická spojka 3M™ BPEO 1 |
 |
|
Optická spojka 3M™ BPEO velikosti 1 (size 1) je určená pro spojování optických mikrokabelů a vláknových jednotek. Spojka využívá systém vstupních portů ECAM vyvinutý firmou 3M™ a standardní listovací kazetový systém 3M™. Umožňuje uložení až 144 samostatných svarů. |
Optická spojka 3M™ BPEO 1.5 |
 |
|
Optická spojka 3M™ BPEO velikosti 1.5 (size 1.5) je určená pro spojování optických mikrokabelů a vláknových jednotek. Oproti spojce velikosti 1 má šikmý kazetový management a zvětšený prostor pro uložení rezerv trubiček s vlákny. Spojka využívá systém vstupních portů ECAM vyvinutý firmou 3M™ a listovací standardní kazetový systém 3M™. Umožňuje uložení až 144 samostatných svarů. |
Optická spojka 3M™ BPEO 2 |
 |
|
Optická spojka 3M™ BPEO velikosti 2 (size 2) je další spojka z řady spojek BPEO. Spojka využívá systém vstupních portů ECAM vyvinutý firmou 3M™ a listovací standardní kazetový systém 3M™. Umožňuje uložení až 336 samostatných svarů. |
Optická spojka 3M™ BPEO 3 |
 |
|
Optická spojka 3M™ BPEO velikosti 3 (size3) představuje největší spojku z řady 3M™ BPEO. Spojka rovněž využívá systém vstupních portů ECAM vyvinutý firmou 3M™ a listovací standardní kazetový systém 3M™. Umožňuje uložení až 576 samostatných svarů. |

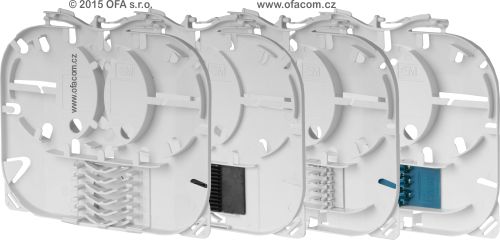

Kazetový systém 3M™ |
 |
|
Kazetový systém 3M™ představuje řešení listovacího systému optických kazet do spojek a rozváděčů 3M™. Kazetový systém je sestaven ze zhruba deseti typů kazet umožňujících ukládání svarů ve smrštitelné ochraně, svarů v krimplovací ochraně, mechanických spojů vláken, uložení a provaření PLC splitteru a podobně. Celý sortiment kazet 3M naleznete v katalogu. |
Systém kabelových průchodek ECAM |
 |
|
Spojky BPEO využívají systém vstupních kabelových portů ECAM (single, duplex a multi), které slouží k zavedení kabelů do spojky a jejich utěsnění. Průchodky ECAM Single dlouží pro zavedení jednoho optického kabelu, průchodky ECAM Duplex slouží pro zavedení nepřerušeného optického kabelu do spojky a průchodky MultiECAM slouží pro zavedení většího počtu slabých kabelů do spojky. |
Kabelová průchodka ECAM Single |
 |
|
Průchodky ECAM Single slouží pro zavedení jednoho (přerušeného) optického kabelu do spojek BPEO. Pět velikostí ECAMů Single pokrývá rozsah průměrů kabelů od 3 do 18 mm. |
Kabelová průchodka ECAM Dual |
 |
|
Průchodky ECAM Dual slouží pro zavedení nepřerušeného optického kabelu do spojek BPEO, nebo dvou předušených optických kabelů. Dvě velikosti ECAMů Double a jeden modulární ECAM Double pokrývají rozsah průměrů kabelů od 5 do 27 mm. |
Kabelová průchodka ECAM Multi |
 |
|
Průchodky MultiECAM slouží pro zavedení více přerušených optických kabelů malých průměrů do jednoho portu spojky BPEO. V současnosti jsou dostupné kombinace 4×4 mm a 7× 5,5 mm. |
Plastové kabelové komory

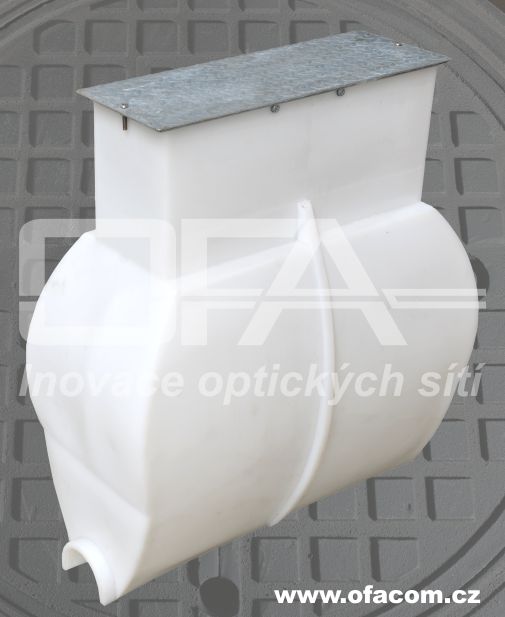

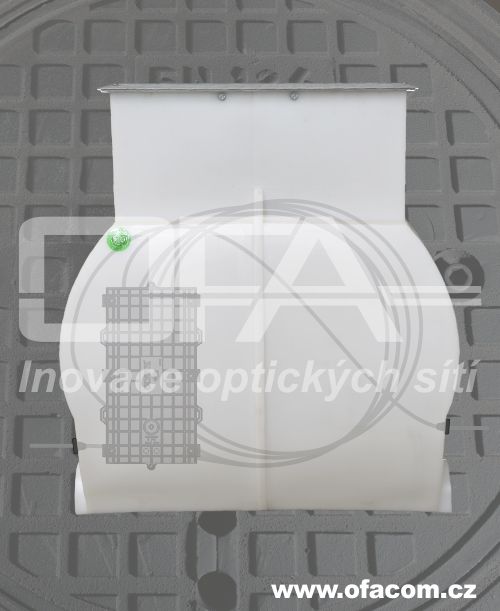

Vertikální kabelová komora velikosti 0 (KK-V0) |
|
|
| Vertikální plastová kabelová komora KK-V0 pro optické přístupové řešení je nejmenší z portfolia kabelových komor dodávaných OFA s.r.o. Komora KK-V0 je určena pro použití v místech s omezeným prostorem, rezervy kabelů a mikrotrubiček jsou stáčeny v horizontální rovině, optická spojka je rovněž uložena horizontálně. Komory jsou vhodné pro spojky PLP COYOTE® In-Line RUNT, ONE a menší spojky |

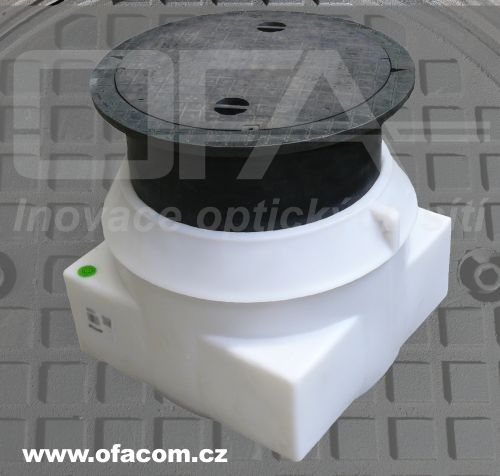

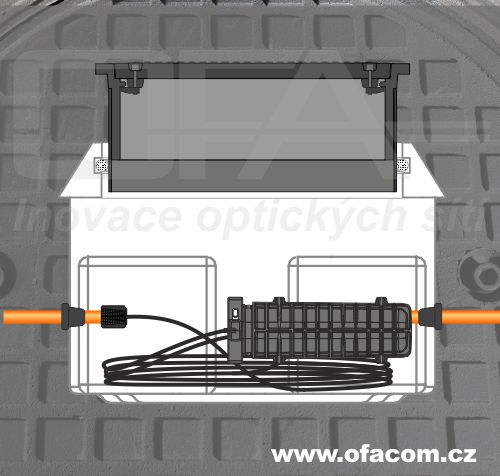

Plastová kabelová komora velikosti 1 (KK-V1) |
|
|
| Plastová kabelová komora KK-V1 pro telekomunikační přístupové sítě je vhodná pro uložení optických kabelových spojek spojekvčetně příslušných rezerv kabelů a mikrotrubiček. Z hlediska velikosti přicházejí do úvahy malé spojky PLP (LCC, DTC), spojky COYOTE® In-Line RUNT a Coyote® ONE a spojky 3M™ BPEO velikostí 0 až 1,5. Komora KK-V1 se dodává ve variantě s plastovými poklopy třídy A, nebo litinovými poklopy tříd B a D dle EN 124. |

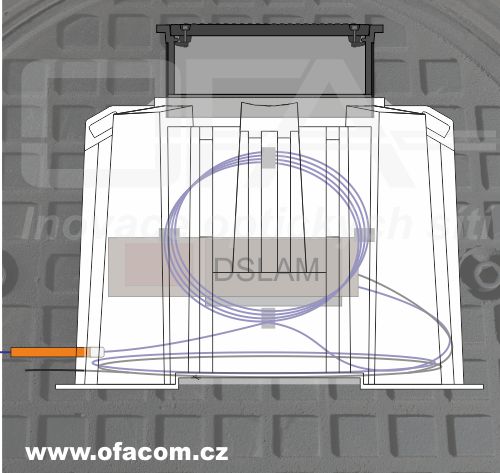

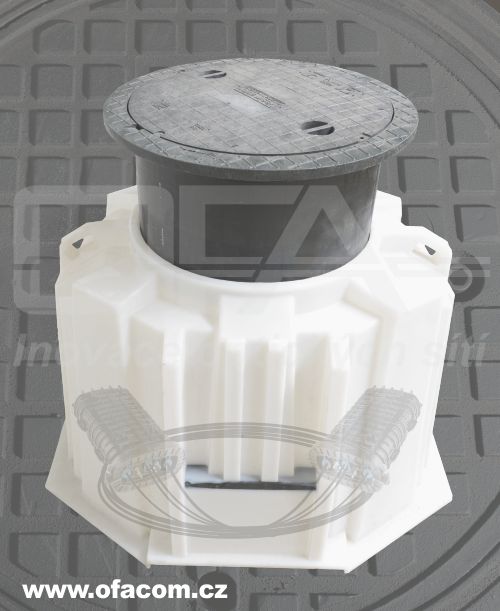

Plastová kabelová komora velikosti 2 (KK-V2) |
|
|
| Plastová kabelová komora KK-V2 s půdorysnými rozměry 1 320 × 1 040 mm je vhodná pro ukládání velkých optických spojek, optických spojek se splittery, aktivních zařízení v zodolněném provedení (například remote DSLAM v provedení IP 68), a to včetně patřičných rezerv kabelů či mikrotrubiček. Komora je vhodná pro spojky PLP Coyote® In-Line RUNT a Coyote® ONE, Coyote DOME a spojky 3M™ BPEO až do velikosti 3. Komora KK-V2 se dodává ve dvou variantách únosnosti těla v kombinaci s plastovými poklopy třídy A, nebo litinovými poklopy tříd B a D dle EN 124. |

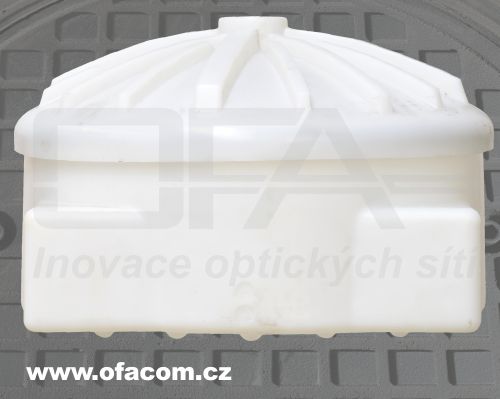

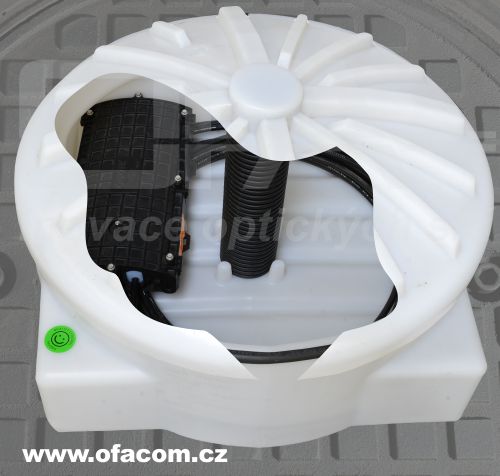

Podzemní plastová kabelová komora velikosti 1 (PK-V1) |
|
|
| Podzemní plastové kabelové komory velikosti 1 (PK-V1) slouží k uložení podzemní optické spojky v kabelové trase, a to včetně příslušných rezerv optického kabelu, mikrokabelu nevo mikrotrubiček. Podzemní kabelová komora velikosti PK-V1 byla navržena pro uložení rezervy kabelu o trvalém dovoleném poloměru ohybu do 360 mm. V řípadě mikrokabelů nebo vláknových jednotek (vláknových svazků) lze v komoře stočit rezervu kabelu umístěného v trubičce. Komora není vhodná pro realizaci dodatečného odbočení z trasy bez přerušení kabelu, protože neumožňuje zavedení nepřerušené HDPE chráničky s kabelem. |

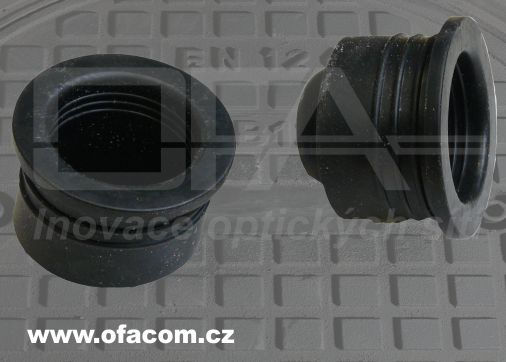

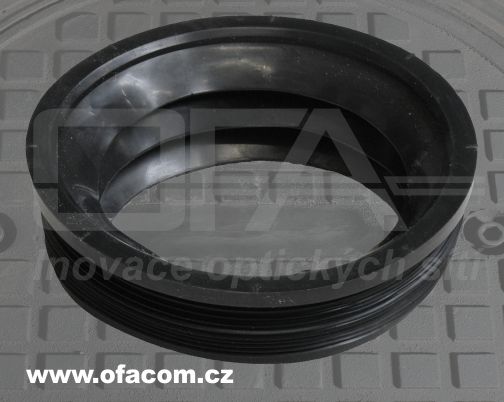

Těsnící pryžové průchodky pro chráničky a kabely |
|
|
| Pryžové těsnící průchodky slouží pro zhotovení prostupů kabelových chrániček (HDPE, PVC), mikrotrubiček, případně volně uložených kabelů (například metalická kabeláž odolného DSLAM) do výše popsaných kabelových komor. Pryžové průchodky představují unikátní řešení v tom, že pracovníci montážní firmy mohou provést zhotovení prostupu podle místní situace, pouze je nutné dodržet vertikálně i horizontálně dovolené poloměry ohybu zavedených kabelů. Ke zhotovení prostupu do komory je potřeba akuvrtačka a korunkový vrták. |
Poklopy kabelových komor |
|
|
| Kabelové komory OFA využívají modulární systém teleskopických poklopů. Tyto poklopy se dodávají v plastovém provedení s plastovým rámem pro únosnost třídy A (15 kM) a v litinovém provedení s litinovými rámy pro únosnosti tříd B (125 kN) a D (400 kN). Jednotlivé typy poklopů a komor velikostí KK-V1 a KK-V2 lze mezi sebou kombinovat. U komora KK-V0 je poklop součástí dodávky komory. |
