Optické konektory, patchcordy, pigtaily, splittery a FTTA
Galerie prvků obsahuje fotografie a obrázky nejvíce používaných prvků při výstavbě a údržbě optických sítí. Celá galerie je dělena do jednotlivých skupin a podskupin, obdobně jako katalog prvků. Níže připojená část obsahuje galerii optických konektorů, patchcordů a pigtailů, splitterů a podobně.
Skupina 6 - Optické konektory, patchcordy, splittery …
Patchcordy, pigtaily, adaptéry
Speciální kabely pro mobilní sítě (FTTA)
Rychle montovatelné optické konektory
Konektory Crimplok +
Konektory 3M™ Crimplok™ + představují lehce a rychle montovatelný optický konektor na vlákno v těsné sekundární ochraně 900µm, bez obsahu lepidel, imerzních gelů či nutnosti sváření vlákna. Konektory se dodávají v provedení SC, řešení je založeno na principu kovového členu s „V - drážkou", který mechanicky fixuje vlákno ve správné pozici.
Crimplok + SC/APC
Crimplok + SC/APC
Crimplok + leštící nástroj SC/APC
Crimplok + montážní nástroj SC/PC
Konektory No Polish
„No Polish" konektory 3M™ SC/UPC jsou rychle montovatelné konektory pro vlákna v 250µm primární ochraně a pro vlákna v 900µm těsné sekundární ochraně. Konektory sestávají z továrně montované a leštěné keramické ferule s kouskem vlákna zavedeným do mechanického spoje, který je součástí těla konektoru. Součástí dodávaného konektoru je i pevně instalovaná botička (boot) nálevkovitého tvaru, která omezuje poškození vlákna vystupujícího z konektoru. Konektor se dodává s nasazenou krytkou.
Konektor 3M No Polish SC/PC
Mechanické spoje vláken
Fibrlok II 2540G
Mechanické spoje vláken 3M™ Fibrlok™ 2540G představují alternativu tradičního svaru pro vlákna v 250µm primární ochraně. Fibrlok™ lze použít pro jednovidová i mnohavidová vlákna. Instalace mechanického spoje vláken 3M™ Fibrlok™ vyžaduje pouze jednoduchý plastový odolný montážni nástroj, bez nutnosti zajištěni napájení v místě realizace spoje.
Fibrlok II 2540G
Fibrlok II 2529
Mechanické spoje vláken 3M™ Fibrlok™ II 2529 představují alternativu tradičního svaru. Mechanický spoj vláken 3M™ Fibrlok™ II 2529 je použitelný jak pro vlákna v 250µm primární ochraně, tak pro vlákna v 900µm těsné sekundární ochraně. Fibrlok™ II lze použít pro jednovidová i mnohavidová vlákna. Instalace mechanického spoje vláken 3M™ Fibrlok™ II vyžaduje pouze jednoduchý plastový odolný montážní nástroj, bez nutnosti zajištění napájení v místě realizace spoje. Fibrlok™ II lze při nezdařené instalaci pomocí dodávaného nástroje odjistit a znovu použít.
Fibrlok II 2529
Patchcordy, pigtaily, adaptéry
Rozdělení patchcordů a pigtailů
Tato kapitola shrnuje základní přehled a rozdělení optických patchcordů, pigtailů, pigtailových modulů a multipigtailů.
Optický patchcord
Hybridní optický patchcord
Optický pigtail
Optický pigtailový modul
Optický multipigtail (Fanout)
Rozdělení optických patchcordů
Optické patchcordy můžeme dále rozdělovat podle následujících kritérií
Simplexní optický patchcord
Duplexní optický patchcord

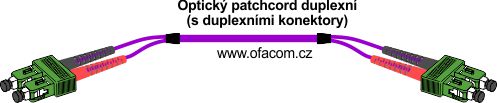

Duplexní optický patchcord s duplexními konektory
Quadplexní optický patchcord
Spojovací adaptéry
Spojovací adaptéry slouží k propojení dvou optických konektorů. Jednorlivé adaptéry se dodávají pro konkrétní typu konektorů - SC, LC, E2000, FC, MPO, MTRJ a podobně.
Spojovací adaptéry SC
Speciální kabely pro mobilní sítě (FTTA)
Kabely FTTA
Kabely FTTA (Fibre To The Antenna) slouží k napojení aktivních anténních systémů na základnových stanicích mobilních sítí LTE a LTE Advanced. Aktivní anténa je v tomto případě propojena s technologií základnové stanice zpravidla dvojicí optických vláken. Kabely FTTA (moduly FTTA) se dodávají v délkách požadovaných zákazníkem, přičemž jako nosné médium je použit odolný univerzální optický kabel typu AccuDry® společnosti OFS.
Kabely FTTA se vyrábějí:
- jako čistě optický propoj, který může být simplexní nebo duplexní, jednostranně nebo oboustranně okonektorovaný v délce podle přání zákazníka
- hybridní řešení, kdy je společně opláštěn odolný univerzální optický kabel typu AccuDry® a dvojice laněných Cu žil pro zajištění napájení aktivní antény
Příklady řešení naleznete na obrázcích níže. Po dohodě lze dodat kabeláž i v modifikovaném provedení, například s jiným typem konektorů (LC/APC, SC …).
FTTA kabel simplexní, LC/PC, oboustranně konektorovaný
FTTA kabel simplexní, LC/PC, jednostranně konektorovaný
FTTA kabel duplexní, LC/PC, oboustranně konektorovaný
FTTA kabel duplexní, LC/PC, jednostranně konektorovaný
Kabely FTTA s napájením
Kabely FTTA s napájecími žílamy slouží kromě napojení aktivní antény LTE sítě na technologii základnové stanice také k přivedení jejího napájení. Kabely jsou vyráběny ve všech variantách popsaných v předchozí kapitole (simplexní, duplexní, jednostranně nebo oboustranně okonektorované), před vstupem do antény jsou odděleny napájecí žíky ze společného pláště smršťovací rozdělovací koncovkou.Jako optický kabel je opět využit odolný univerzální optický kabel typu AccuDry®.
FTTA kabely LC/PC s napájením.
Splittery
Planární splittery (PLC splittery) jsou pasivní optické součástky, které umožňují rovnoměrné nebo (v definovaném poměru) nerovnoměrné výkonové rozdělení vstupujícího optického signálu. Symetrické PLC splittery jsou nezbytnou součástkou umožňující rozdělení a distribuci optického signálu v optických pasivních sítích typu bod - multibod, například v sítích typu PON (E-PON, G-PON a podobně). Standardní symetrické PLC splittery využívají postupného symetrického rozdělení vstupního signálu v přesném poměru 50:50%. Tento princip umožňuje vytvořit symetrické PLC splittery v poměru jednoho vstupu ku 2, 4, 8, 16, 32, 64 výstupům (splitting faktor 1:2 ... 1:64).
Na vyžádání lze dodat i splittery s nesymetrickým rozdělením vstupního signálu ( například splitter 1:2 s pomětem výstupního signálu 70:30% nebo PLC splittery s více vstupy.
Příklady řešení housingů PLC splitterů jsou níže.
Kovový housing
Vlákna vystupující z kovového housingu PLC splitteru mohou být v provedení 250 µm nebo 900µm. Splittery s kovovým housingem se ukládají zpravidla do optických kazet v rozváděčích nebo spojkách.
PLC splitter s kovovým housingem. Kovový housing (kovové pouzdro) je základním zapouzdření planárních optických splitterů. V tomto stavu se splittery používají v kazetových systémech. V dalších aplikacích jsou základem pro výrobu ABS či LGX splitterů.
ABS housing
ABS housing představuje levnější řešení PLC splitteru v plastové krabičce. Umisťuje se zpravidla v rozváděčích.
PLC splitter s ABS housingem.
Optické planární (PLC) splittery v plastovém housinku z hmoty ABS, splitting faktor obou zobrazených splitterů je 1×64.
LGX housing
V případě LGX housingu jde o PLC splitter umístěný ve standardní krabičce rozváďěčového systému LGX. Z LGX housingu vystupují okonektorované šňůry, nebo jsou na čele krabičky umístěny konektory.
PLC splitter s LGX housingem.
Optický planární PLC splitter v LGX krabičce (LGX housingu) a výstupními 2mm kabely, vstup proveden konektorem SC/APC, výstupy LC/APC. Oba zobrazené splittery mají splitting faktor 1×64, LGX housing má standardizované rozměry.
Předinstalované splittery
Optické splittery se dodávají i v předinstalovanýchvariantách, to znamená splittery předninstalované v optických kazetách dle přání zákazníka, splittery předinstalované v modulech modulárních rozváděčů, splittery předinstalované v rozváděčích a řada dalších řešení.
Optický splitter předinstalovaný v jedné z kazet z kazetového systému firmy 3M.
Optický splitter, případně více optických splitterů instalovaných v modulu rozváděče OFA HC 144.
