Silnostěnné mikrotrubičky Gabocom Speed●pipe●ground

Silnostěnné mikrotrubičky pro optické kabely Gabocom Speed●pipe●ground jsou určeny pro přímou pokládku do země (do výkopu). Mikrotrubičky Gabocom Speed●pipe●ground potom slouží pro následné zahouknutí optických mikrokabelů nebo vláknových jednotek. Silnostěnné mikrotrubičky nalézají největší uplatnění v potických přístupových sítích typu FTTH a FTTB.

Odkaz na katalogový list mikrotrubiček.

Slabostěnné mikrotrubičky Gabocom Speed●pipe

 Slabostěnné mikrotrubičky

 Slabostěnné mikrotrubičky Speed-pipe 7/5,5 mm

Slabostěnné mikrotrubičky Speed-pipe 10/8 mm

 Slabostěnné mikrotrubičky  Speed●pipe se používají k instalaci do chrániček. Slabostěnné mikrotrubičky se instalují zafukováním do HDPE chrániček pro optické kabely (například Ø40 mm), nebo se instalují do kabelovodů.  Mikrotrubičky Gabocom Speed●pipe potom slouží pro následné zahouknutí optických mikrokabelů nebo vláknových jednotek.

Odkaz na katalogový list mikrotrubiček.

Vnitřní mikrotrubičky Gabocom Speed●pipe●indoor

Svazek silnostěnných mikrotrubiček Gabocom Speed●pipe●bundle●ground

 Svazek mikrotrubiček Speed-pipe-bundle-ground

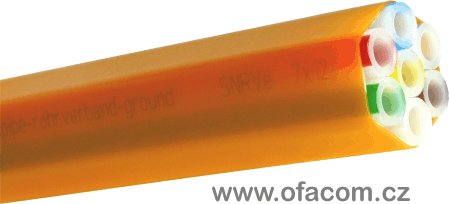

Svazek slabostěnných mikrotrubiček Gabocom Speed●pipe●bundle

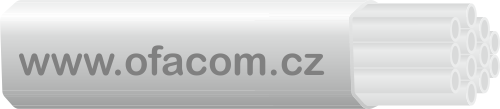

Svazky vnitřních mikrotrubiček

Svazky vnitřních mikrotrubiček se používají ponejvíce při výstavbě vnitřních optických rozvodů v bytových domech. Svazek vnitřních mikrotrubiček nahrazuje ve společné trase souběžně instalované mikrotrubičky, například ve spoupacích šachtách. Se svazku potom na jednotlivých patrech odbočují samostatné trubičky do bytů.

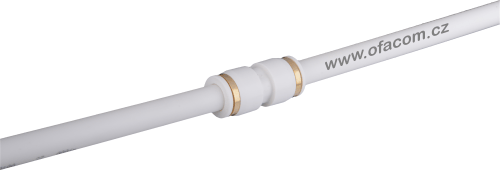

^{Spojky mikrotrubiček}

 Odkaz na katalogový list.

Koncovky mikrotrubiček

Koncovky mikrotrubiček slouží k realizaci tlakotěsného ukončení trubičky v rezervě. Koncovky umožňují tlakotěsné a plynotěsné uzavření konce trubiček do vnějšího přetlaku maximálně 0,5 bar. Koncovky se dodávají v sadě s pojistkou proti vytržení. Koncovka je navržena pro přímé uložení do země a lze ji takto používat. Koncovka trubičky je opakovatelně použitelná.

 Odkaz na katalogový list.

Redukce mikrotrubiček

Transparentní redukční spojky na trubičky umožňují spojení dvou trubiček o různém vnějším průměru. Mimo jiné tato skutečnost umožňuje pomocí redukce napčíklad přejít ze slabostěnné mikrotrubičky na silnostěnnou a naopak, při zachování shodného vnitřního průměru trubičky.Redukce je navržena pro přímé uložení do země.

 Odkaz na katalogový list.

Těsnící prvky mikrotrubička - kabel (waterblocky, gasblocky).

Těsnící prvky slouží k utěsnění vnitřního prostoru mikrotrubičky vůči vnějšímu vystupujícímu kabelu, nebo zatěsnění dvou mikrotrubiček s instalovaným kabelem vůči sobě. Prvky jsou plně dělitelné a jsou určeny pro i pro případy, kdy je do trubičky již nainstalovaný kabel.
Prvky lze použít pro přímé uložení do země.

Těsnící prvky EZA-t kabelů instalovaných v HDPE optické chráničce

Prvek slouží k utěsnění vystupujícího optického kabelu z HDPE optické chráničky. Z optické chríničky může vystupovat samostatný kabel, dvojice kabelů, kombinave kabelu s mikrotrubičkami nebo svazek mikrotrubiček. Těsnění EZA-t jsou plně dělitelná a lze je nainstalovat na chráničku s již zafouknutými mikrotrubičkami, optickými kabely a podobně.

Odkaz na katalogový list těsnících prvků EZA-t

^{Těsnící prvky EZA-t mikrotrubiček instalovaných v HDPE optické chráničce}

Další varianty těsnících elementů EZA-t slouží pro zatěsnění svazku mikrotrubiček speed-pipe vystupujícího z HDPE optické chráničky. Prvky EZA-t se vyrábí pro chráničky s průměrem 32 až 50 mm v mnoha kombinacích instalovaných mikrotrubiček. Mikrotrubičky nemusí být instalovány s plném počtu, těsněním na obrázku lze satěsnit po vyjmutí jedné ucpávky např jen jednu mikrotrubičku. Těsnění EZA-t jsou plně dělitelná a lze je nainstalovat na chráničku s již zafouknutými mikrotrubičkami, optickými kabely a podobně.

Odkaz na katalogový list těsnících prvků EZA-t

Těsnící prvky EZA-t mikrotrubičkových svazků (rukávů, bundlů …)

Další varianty těsnících elementů EZA-t slouží pro zatěsnění mikrotrubičkových svazků speed-pipe-ground-bundle. Těsnění EZA-t jsou plně dělitelná a lze je nainstalovat na chráničku s již zafouknutými mikrotrubičkami, optickými kabely a podobně.

Y a T odbočovaví členy HRMA

Odbočovací členy slouží k odbočení prvku z tras HDPE optických chrániček nebo PVC těles kabelovodů. Umožňují realizaci vodotěsného odbočení prvku z hlavní trasy, například směrem k zákazníkovi. Prvky jsou dělitelné, jsou určany k přímému uložení do země.

Další fotografie Y a T odbočovacích prvků

Vodotěsné a plynotěsné odpočovací spojky německého výrobce gabocom slouží k odbočení prvku (mikrotrubičky a podobně) z trasy optické chráničky nebo PVC trubky. Spojky sloučí pro jednostranné (spojka Y) nebo oboustranné (spojka T) odbočení z hlavní trasy.

Opravná trubka

Odkaz na katalogový list opravné dělené trubky

Dělené opravné spoky

Dělené spojky se používají při opravách HDPE optické chráničky s instalovanými prvky, a dále v kombinaci s opravnými trubkami. Základní (krátká) dělená spojka vytváří tlakutěsný spoj, prodloužená a rozšířená varianta už potom pouze vodotěsný spoj.

Mechanické spojky, redukce a koncovky Plasson

Spojky, redukční spojky, opravné spojky, koncovky a koncovky s ventilkem jsou základní bižiterie pro výstavbu optický tras s využitím HDPE optických chrániček. Pomocí uvedených prvků vytváříme v trase rozebiratelné spoje, nicméně uvedené prvky lze aplikovat pouze na neobsazené chráničky.

Odkaz na katalogový list mechanických spojek a koncovek HDPE chrániček

Mechanické spojky Plassim a Plassim Transfit

Spojky Plassim a Plassim Transfitpředstavují alternativu výše uvedených spojek Plasson pro výstavbu tras HDPE optických chrániček. Pomocí uvedených prvků vytváříme v trase rozebiratelné spoje, nicméně uvedené prvky lze aplikovat pouze na neobsazené chráničky.

Odkaz na katalogový list mechanických spojek a koncovek HDPE chrániček

 Distanční prvky tělesa kabelovodu z chrániček PVC 110 mm

 Distanční prvky tělesa kabelovodu slouží k vymezení polohy jednotlivých PVC trubek průměru 110 mm při stadbě telekomunikačních kabelovodů.  Distanční prvky ve vyrábí jako čtyř a osmi otvorová šablona, při stavbě těles jiných dimenzí se šablony navzájem překládají.

Odkaz na katalogový list distančních prvků tělesa kabelovodu

Ucpávka neobsazeného otvoru v kabelovodu z chrániček PVC 110 mm

Ucpávky neobsazeného otvoru v tělese kabelovodu jsou určeny pro PVC chráničky s vnějším průměrem 110 mm. Konkrétní typy chrániček jsou uvedeny v příslušném katalogovém listu.

Odkaz na katalogový list ucpávek otvorů tělesa kabelovodu

Distribuční spojka HDPE chrániček se 6 vstupy

Distribuční spojky slouží pro rekonfiguraci prvků (například mikrotrubiček) v rámci několika tras HDPE optických chrániček. Umožňují zavedení  nepřerušené trubky, lze je tedy v případě potřebu použít i jako opravný element.

Odkaz na katalogový list distribuční spojky HDPE chrániček se 6 vstupy

Distribuční spojka HDPE chrániček Matrix

Distribuční spojka Matrix slouží pro odbočeníi prvků (například mikrotrubiček) z trasy HDPE optickéch chráničky. Odbočujícím prvkem je opět HDPE chránička. Spojka Matrix umožňuje zavedení nepřerušené trubky.

Odkaz na katalogový list distribuční spojky Matrix

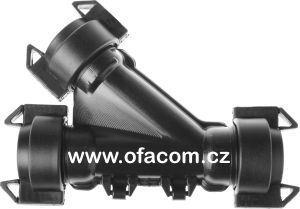

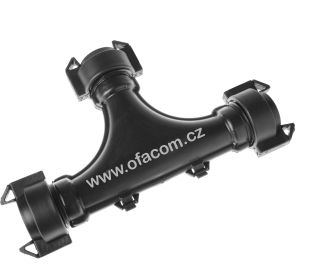

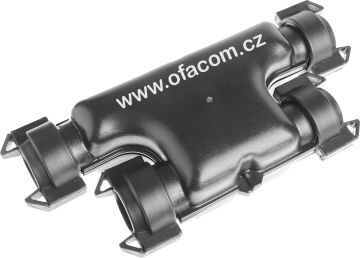

Nevodotěsné distribuční spojky HDPE chrániček

Nevodotěsné distribuční spojky HDPE chrániček slouží pro odbočeníi prvků (například mikrotrubiček) z trasy HDPE optickéch chráničky. Odbočujícím prvkem je opět HDPE chránička. Nevodotěsné distribuční spojky HDPE chrániček se vyrábí v konfiguravívh I, Y, T a H.

Odkaz na katalogový list nevodotěsných distribučních spojek HDPE chrániček

Ucpávky kabelů Jackmoon

Ucpávky Jackmoon slouží k zatěsnění optického kabelu vystupujícího z HDPE chráničky, například za prostupem do budovy. Vyrábí se pro obvyklé kombinace průměrů používaných chrániček a optických kabelů

Odkaz na katalogový list distribuční ucpávek Jackmoon

Prvky pro prostupy kabelů a trubiček do budoby

Prvky pro realizaci prostupů kabelů a trubiček do objektů usnadňují zavádění těchto prvků do budov. Vyrábí se v řadě provedení pro různé typu obvodových zdí a podzemní či nadzemní aplikace. Prvek zatěsňuje kabel ži trubičku v prostupu a zároveň vymezuje jeho poloměr ohybu.

Odkaz na katalogový list prvků pro těsnění prostupů.
